試驗介紹

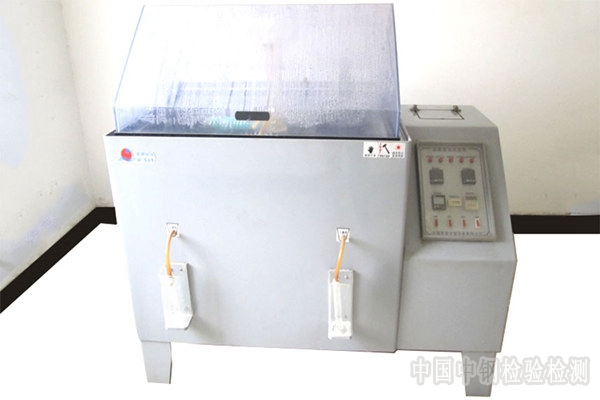

人工模擬鹽霧環(huán)境試驗其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產(chǎn)品進行鹽霧試驗，得出結(jié)果的時間也大大縮短。如在天然暴露環(huán)境下對某產(chǎn)品樣品進行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24小時，即可得到相似的結(jié)果。實驗室模擬鹽霧可以分為四類：中性鹽霧試驗(NSS試驗)、醋酸鹽霧試驗(ASS試驗)、銅鹽加速醋酸鹽霧試驗(CASS試驗)、交變鹽霧試驗。中性鹽霧試驗(NSS試驗)是目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍(6.5～7.2)作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm/h。醋酸鹽霧試驗(ASS試驗)的腐蝕速度要比NSS試驗快3倍左右。

檢測范圍

金屬材料及合金、鋼產(chǎn)品綜合外護套、鋼筋、鋼絲、涂層與涂料、鋁及鋁合金、鋼板和鋼帶、潤滑脂、工業(yè)用油和相關(guān)產(chǎn)品

檢測標(biāo)準(zhǔn)

ISO 9227:2017人造氣氛腐蝕試驗 鹽霧試驗;

GB/T 10125-2012人造氣氛腐蝕試驗 鹽霧試驗;

GB/T 25826-2010 附錄A.3.3,B1鋼筋混凝土用環(huán)氧涂層鋼筋;

ASTM B117-2019鹽霧設(shè)備操作的標(biāo)準(zhǔn)規(guī)程;

GJB 150.11A-2009軍用裝備實驗室環(huán)境試驗方法第11部分:鹽霧試驗;

GB/T 12967.3-2008鋁及鋁合金陽極氧化膜檢測方法 第3部分:銅加速乙酸鹽霧試驗(CASS試驗);

SH/T 0081-1991防銹油脂鹽霧試驗法;
